　　FPD-8010-E系統分析壓力更精確也更多樣化，這個系統對以前的產品進行了改良，具有更好的性能。利用這個系統，壓力值被顯現出來，并能在顯示器上對全色畫面進行分析。這些應用能成功應用于各種產品開發、制造設備的改良和維修。

使用方法

感壓紙是測試壓力的材料。施壓時，微囊破裂、與生色試劑發生反應。

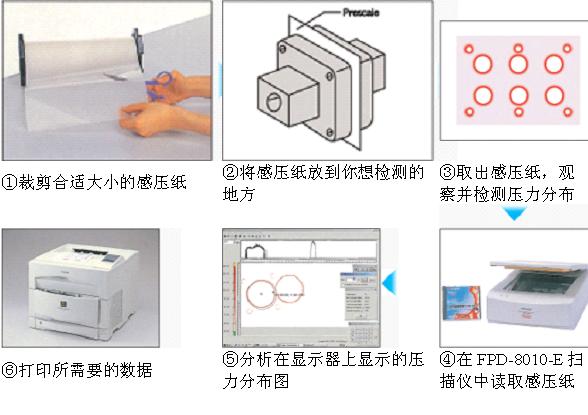

①裁剪合適大小的感壓紙 ②將感壓紙放到你想檢測的地方 ③取出感壓紙，觀察并檢測壓力分布④在FPD-8010-E掃描儀中讀取感壓紙⑤分析在顯示器上顯示的壓力分布圖⑥打印所需要的數據

應用實例

測量螺栓緊固壓力：引擎、變速箱、閥門、液壓氣缸

測量底座·液晶壓力：液晶顯示器、精密底座

測量軋輥的接觸壓力：造紙機、油氣機等的夾輥、壓延輥間、壓花輥間

測量接觸壓力：剎車、離合器摩擦片、絲網印刷機和底扣印刷中存在的壓力

測量壓縮力：膠合板、液晶體

測量運動中起跳時離地壓力、醫學中關節表面的壓力，人體工程學中步行壓力

PDF-8010-E的規格

名稱 FUJIFILM PRESCALE 壓力影像和分析系統

型號 FPD-8010-E

可讀感壓膠片特超低壓（LLLW），超低壓（LLW），低壓（LW），中壓（MW/MS），高壓（HW），超高壓（HHW）

測量方法讀取感壓紙上的顏色濃度，并轉換成壓力值

讀取大小每個讀取循環：280×210mm

最大：840×1050mm

功能區域刪除、測量、壓力色帶、顯示模式、目錄建立、3D分析功能、極坐標分析功能

掃描儀重量 8kg（大約）

掃描儀外部尺寸 145（H）×310（W）×548（D）

CD-ROM 操作系統：Windows Me/2000/XP 英文版

計算機配置 CPU：奔騰233MHz以上

內存：64M以上

顯示器：高色彩 1024×768

存儲：50M以上

專用掃描儀計算機接口：USB 2.0

電源：AC90-240±10%，50/60Hz

功耗：大約15W，靜止時大約6W

重量：約8Kg

運行環境：溫度5-35°C

溫度：20-80%室溫

分析功能 3D分析功能：線框圖（3D圖）

極坐標分析功能：旋轉特定角度截面圖

　　　　圓周截面視角柱狀圖分析（圓周）

Prescale感壓紙:

特超低壓（LLLW），超低壓（LLW），低壓（LW），中壓（MW/MS），高壓（HS），超高壓（HHS）
