施壓時在膠片上會出現紅色區。
色彩的濃度會隨著壓力的改變而改變。
Prescale膠片可以精確地測量壓力、壓力分布和壓力平衡。
富士在彩色膠片生產方面的先進技術使其能夠生產測量壓力的極薄和穩定的小于200μm(100μmx2)的Prescale膠片。
施壓時在膠片上會出現紅色區。色彩的濃度會隨著壓力的改變而改變。

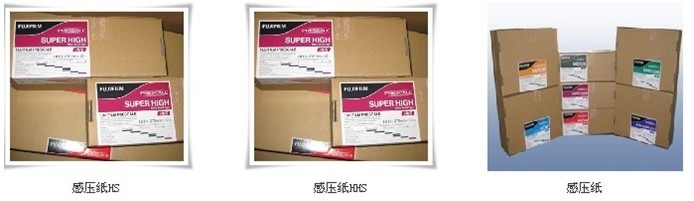

提供了七種Prescale來滿足測量壓力的廣泛需求。
- 便利地、直觀地檢查所施壓力的分布/均勻性
- 不同的色彩濃度表示的所施壓力甚至可以轉換成數值。
- 無需特殊設備或者裝置，成本低
- 測量速度快，所提供的圖片直觀清晰。
根據壓力水平提供了八種Prescale膠片，請選擇合適的Prescale膠片。
- 注意
-
* W表示雙片型，S表示單片型。
-
有兩種Prescale。單片型的聚酯片基板上涂有顯色物質，上面又有微囊生色物質。雙片型由兩個聚酯片基組成。一個涂有一層微囊生色物質，而另一個涂有顯色物質。使用兩個膠片時涂層要面對面。
-
兩種Prescale（微壓：4LW-中壓：MW）
工作原理
施壓時微囊破裂，生色物質與顯色物質相互反應，紅色區出現在膠片上。
-
單片型（中壓：MS-高壓：HS）
感壓紙是是世界上唯一能測試壓力的材料。
施壓時，發色劑微囊破裂、與顯色劑發生反應。
-
注意事項：
-
-
* 操作具有極其低壓的膠片時要尤其注意。不要觸摸、摩擦或者彎曲成色紙張的表面。
-
雙片型（微壓：4LW-中壓：MW）
正確裁切兩張Prescale膠片（A膠片在黑色袋內、C膠片在藍色袋內）。每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方。施壓、膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變。拿出C膠片，并檢查壓力的分布情況。如要更精確的壓力值，請使用壓力分析系統。
單片型（中壓：MS-超高壓：HS
正確裁切黑色袋里的Prescale膠片。
把膠片插入要測量壓力的地方。
施壓，紅色區出現在膠片上，顏色密度隨著壓力水平的改變而改變。拿出膠片。
檢查壓力的分布情況。
如要更精確的壓力值，請使用壓力分析系統。
| 誤差 |
±10%或者更低 (在23°C、65% RH的條件下，通過密度計測量) | |
|---|---|---|
| 建議的溫度范圍 |
20°C∼35°C( 68 °F∼ 95°F ）(*1) | |
| 建議的濕度范圍 |
35% RH ∼ 80% RH(*2) | |
| 厚度 |
單片型(S): 100µm | |
- *1 微壓(4LW）, 超級高壓 (HHS): 15 °C∼30°C
-
*2 微壓(4LW）: 20% RH ∼ 75% RH
超級高壓 (HHS）: 35% RH ∼ 70% RH
持續壓
測量壓力的范圍：低壓（2.5-10MPa）
壓力應用條件：達到壓力的時間2分鐘。
保持壓力的時間2分鐘
-
* 考慮溫度和濕度條件，從A、B和C中選擇一條曲線。
瞬時壓
M測量壓力的范圍：低壓（2.5-10MPa）
壓力應用條件：達到壓力的時間5秒。
保持壓力的時間5秒
-
* 考慮溫度和濕度條件，從A、B和C中選擇一條曲線。
