結構與工作原理
結構
片基的一面是紫外光感光層，另一面是白色層。感光層根據其接收的紫外光量改變顏色，通過觀察感光層，可以輕松地了解曝光表面上的光量分布。白色層附著在片基上，白色層的色密度對應于接收的紫外線光量，因此可以方便地研究光接收表面上的光量分布。
原理
微膠囊中的顯色材料會與紫外光反應，從而改變顏色。

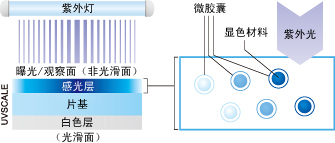

![[Image] Principle](/UpLoad/201607/pic_features_01.jpg)
使用方法
![[Image] After cutting UVSCALE to the required shape (length), place it on the location that you want to measure.](/UpLoad/201607/pic_features_02.jpg)
將 UVSCALE 切成所需的形狀（長度）后，放在要測量的位置。
![[Image] Operat e the equipment or device, and expose UVSCALE to UV light. * The side of UVSCALE with matt surface should be exposed.](/UpLoad/201607/pic_features_03.jpg)
運行設備或裝置，將 UVSCALE 在紫外光下曝光。
* 應曝光 UVSCALE 的非光滑面。
![[Image] The UVSCALE changes color in accordance with the amount of
light.](/UpLoad/201607/pic_features_04.jpg)
UVSCALE 會根據光量改變顏色。
![[Image] Remove UVSCALE, and determine the distribution of light by observing the color distribution. * Use the matte side for observing.](/UpLoad/201607/pic_features_05.jpg)
取下 UVSCALE，觀察顏色分布，確定光量分布。
* 觀察時使用非光滑面。
過濾片
為了擴大可測量的累積光量范圍，本產品有三種型號。

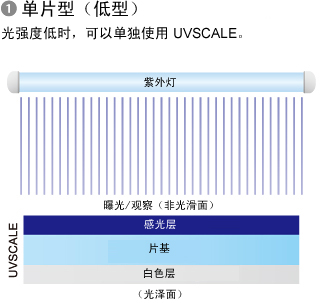

![[Image] (1) Mono sheet type(L)](/UpLoad/201607/pic_features_06.jpg)

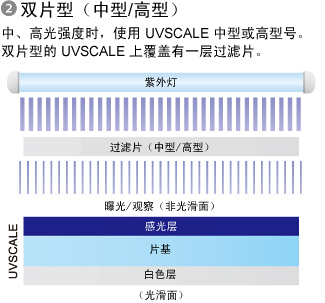

![[Image] (2) Two sheet type (M/H)](/UpLoad/201607/pic_features_07.jpg)
標準色圖
[高壓汞燈]
以下是高壓汞燈產生的顏色特性。請注意，這些顏色特性是使用 FUJIFILM 光源和設備所產生的值，因此對于一定的光量，由于燈或環境的差異或變化，色密度可能會有所不同。

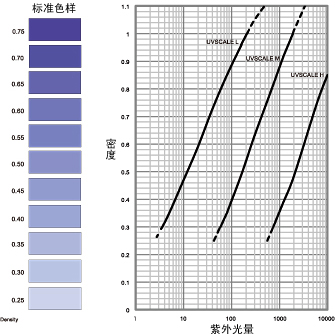

![[Image] Standard color chart](/UpLoad/201607/pic_features_08.jpg)
- *所有密度均為 FUJIFILM 的測量值。不作為密度水平的保證。
- **紫外光量為使用 365nm 紫外照度計所測得的值。
- ***圖中的實線為建議的量程。虛線所示數值的準確度不及實線，因此僅供參考。
- *4標準色樣給出了目測時的密度范圍。
應用示例

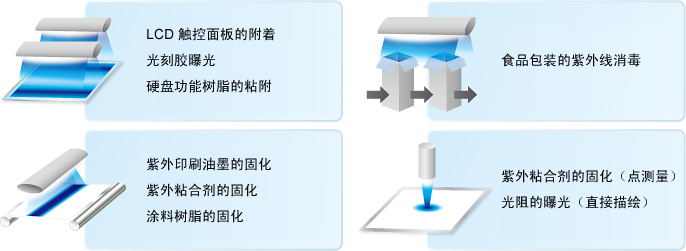

![[Image] Example applications](/UpLoad/201607/pic_features_09.jpg)
